Foto der Frontend Platine
zurück

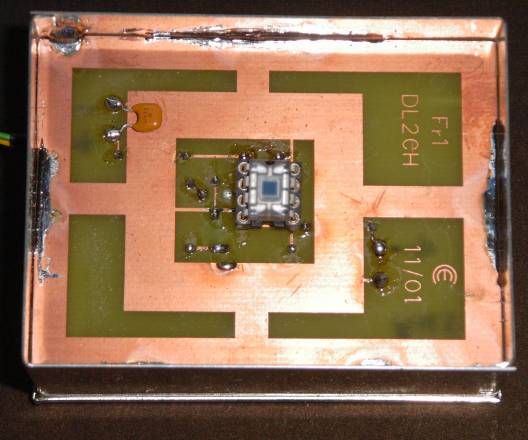

Hier ein Blick auf die Leiterplatte, die schon in das Gehäuse
eingelötet ist. Der Opto-IC sitzt auf der Leiterseite. Die Platine ist so
in das Gehäuse eingelötet, daß der OPT101P fast den Blechdeckel berührt.
Der Blechdeckel ist in der Mitte exakt über dem OPT101P mit 7mm durchbohrt.
Hier wird das Glasfilter aufgeklebt, so daß es das Loch überdeckt.
Eine evtl. eingesetzte Blende wird direkt auf den Foto-IC aufgebracht. Ich habe noch
keine Blende. Gegebenenfalls werde ich sie mit einer durchbohrten, selbstklebenden
Alu-Folie realisieren.
Das Frontend, Blick auf den OPT101P
|
